嘉兴星瑞塑业有限公司

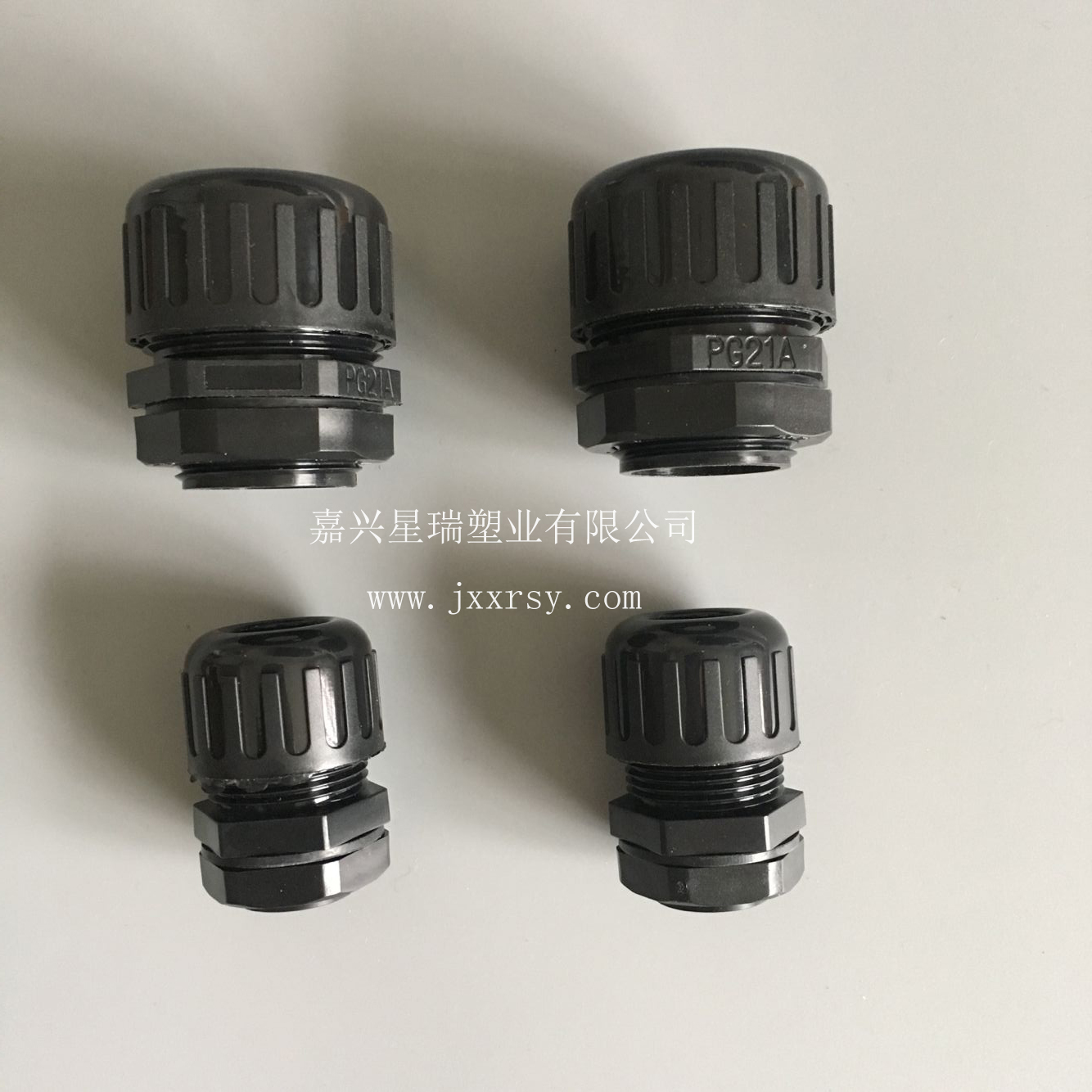

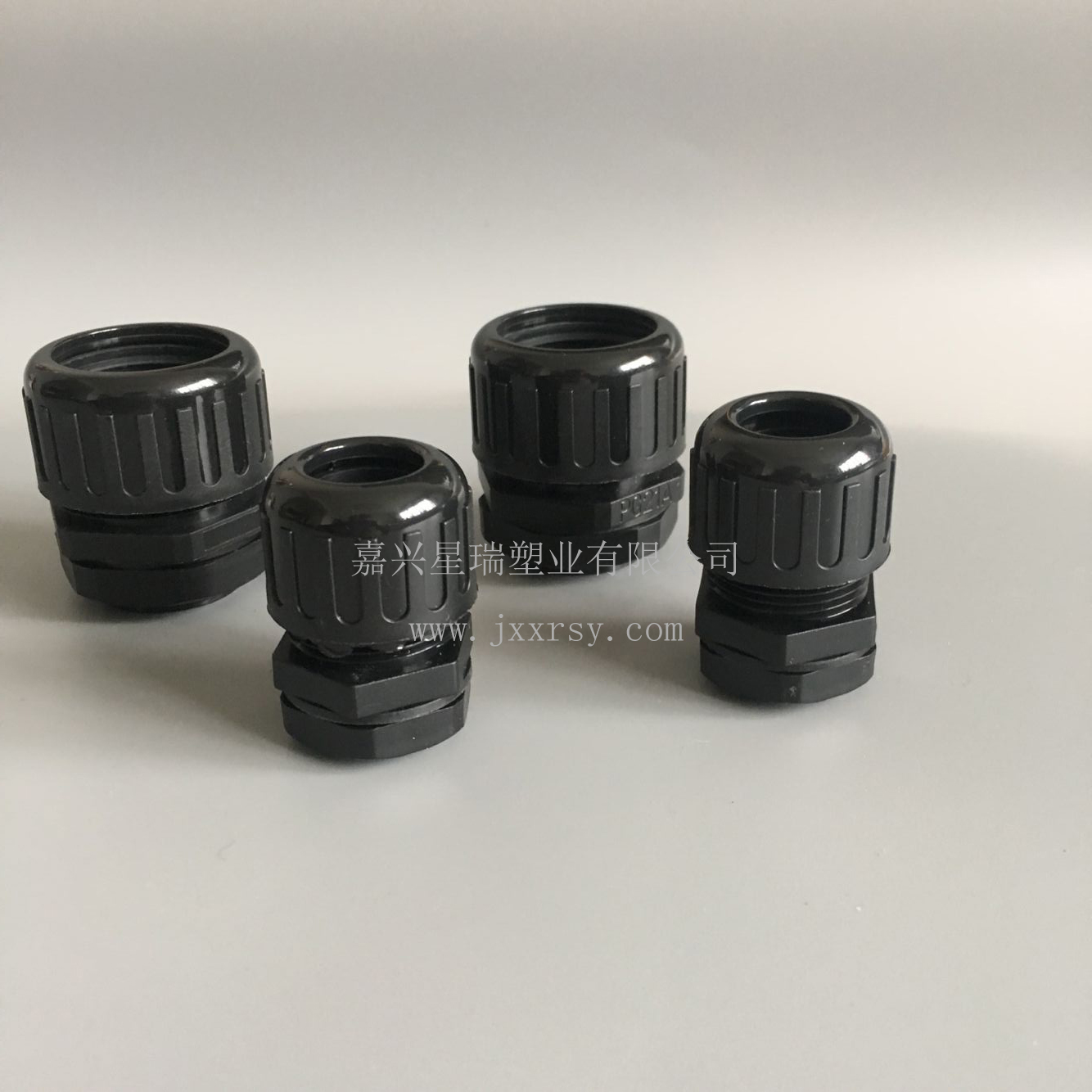

产品名称：波纹管防水接头
产品型号：XR-BTF
螺牙规格: 公制牙(Metric)、PG牙、G牙
产品材质: A.C.F部分采用UL认可之无卤素（Halogen-Free）尼龙PA66(防火等级UL94V-2)制成;(可定制UL认可的V-0防火等级尼龙原料);B.D部分采用三元乙丙(EPDM)耐候橡胶制成。(可定制耐寒、耐高温橡胶;耐高酸碱、耐化学与抗腐蚀橡胶)。
防护等级: IP68
工作温度: 静态-40℃至100℃,或瞬间可耐热至120℃;动态-20℃至80℃，或瞬间可耐热至100℃.
产品特性: 本款高性能波纹管防水接头能完美地抗水压，是一款即使拉扯波纹管也能完全保持气密的产品。产品广泛地应用于移动式的自动化设备之防水、防油与气密的场合。
颜色种类: 黑色、灰色，其它颜色可定做。
|
适配软管 |
编号 |
螺牙规格M |
螺纹外径mm |
螺纹长度mm |
包装 |
|
AD10.0 |
BTF-M12-10.0 |
M12 x 1.5 |
12 |
9 |
50 |
|
AD13.0 |
BTF-M16-13.0 |
M16 x 1.5 |
16 |
15 |
50 |
|
AD15.8 |
BTF-M16-15.8 |
M16 x 1.5 |
16 |
15 |
50 |
|
BTF-M20-15.8 |
M20 x 1.5 |
20 |
15 |
50 |
|
|
BTF-M22-15.8 |
M22 x 1.5 |
22 |
15 |
50 |
|
|
AD18.5 |
BTF-M16-18.5 |
M16 x 1.5 |
16 |
15 |
50 |
|
BTF-M20-18.5 |
M20 x 1.5 |
20 |
15 |
50 |
|
|
BTF-M22-18.5 |
M22 x 1.5 |
22 |
15 |
50 |
|
|
AD21.2 |
BTF-M20-21.2 |
M20 x 1.5 |
20 |
15 |
50 |
|
BTF-M25-21.2 |
M25 x 1.5 |
25 |
15 |
50 |
|
|
AD25.0 |
BTF-M25-25.0 |
M25 x 1.5 |
25 |
15 |
50 |
|
AD28.5 |
BTF-M25-28.5 |
M25 x 1.5 |
25 |
15 |
50 |
|
AD34.5 |
BTF-M32-34.5 |
M32 x 1.5 |
32 |
15 |
20 |
|
AD42.5 |
BTF-M40-42.5 |
M40 x 1.5 |
40 |
15 |
10 |
|
BTF-M50-42.5 |
M50 x 1.5 |
50 |
15 |
10 |
|
|
AD54.5 |
BTF-M50-54.5 |
M50 x 1.5 |
50 |
22 |
10 |
|
BTF-M63-54.5 |
M63 x 1.5 |
63 |
25 |
10 |
|
|
适配软管 |
编号 |
螺牙规格PG |
螺纹外径mm |
螺纹长度mm |
包装 |
|
AD10.0 |
BTF-PG7-10.0 |
PG7 |
12.5 |
9 |
50 |
|
BTF-PG9-10.0 |
PG9 |
15.2 |
9 |
50 |
|
|
AD13.0 |
BTF-PG11-13.0 |
PG11 |
18.6 |
10 |
50 |
|
AD15.8 |
BTF-PG13.5-15.8 |
PG13.5 |
20.4 |
10 |
50 |
|
BTF-PG16-15.8 |
PG16 |
22.5 |
10.8 |
50 |
|
|
AD18.5 |
BTF-PG13.5-18.5 |
PG13.5 |
20.4 |
10 |
50 |
|
BTF-PG16-18.5 |
PG16 |
22.5 |
10.8 |
50 |
|
|
AD21.2 |
BTF-PG16-21.2 |
PG16 |
22.5 |
13 |
50 |
|
BTF-PG21-21.2 |
PG21 |
28.3 |
13 |
50 |
|
|
AD28.5 |
BTF-PG21-28.5 |
PG21 |
28.3 |
13 |
50 |
|
AD34.5 |
BTF-PG29-34.5 |
PG29 |
37 |
13 |
20 |
|
AD42.5 |
BTF-PG36-42.5 |
PG36 |
47 |
13 |
10 |
|
AD54.5 |
BTF-PG48-54.5 |
PG48 |
59.3 |
16 |
10 |
|
适配软管 |
编号 |
螺牙规格PG |
螺纹外径mm |
螺纹长度mm |
包装 |
|
AD10.0 |
BTF-G1/4-10.0 |
G1/4 |
13.1 |
9 |
50 |
|
AD13.0 |
BTF-G3/8-13.0 |
G3/8 |
16.6 |
15 |
50 |
|
AD15.8 |
BTF-G1/2-15.8 |
G1/2 |
20.9 |
15 |
50 |
|
AD18.5 |
BTF-G1/2-18.5 |
G1/2 |
20.9 |
15 |
50 |
|
AD21.2 |
BTF-G1/2-21.2 |
G1/2 |
20.9 |
15 |
50 |
|
BTF-G3/4-21.2 |
G3/4 |
26.4 |
15 |
50 |
|
|
AD28.5 |
BTF-G3/4-28.5 |
G3/4 |
26.4 |
15 |
50 |
|
AD34.5 |
BTF-G1-34.5 |
G1 |
33.2 |
15 |
20 |
