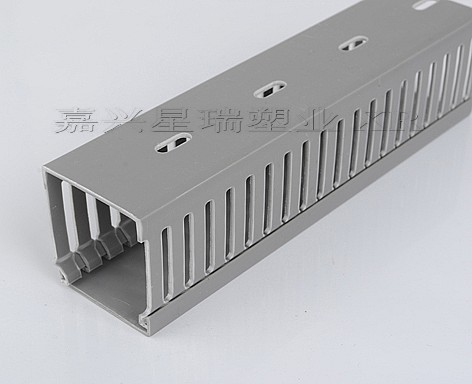

耐高温无卤线槽
产品型号：XR-XC-W
产品材质：采用无卤素硬质PCABS材料制成，环保无污染，不含铅等有毒物质。
产品认证：原料UL，RoHS
阻燃等级：UL94V-0
颜 色：灰色G(常规)，乳白色W，蓝色BL，黑色B
工作温度：静态-40℃-+100℃,短时可达110℃
结构：由槽底和槽盖组成，底槽两侧设有出线孔。
使用方法：先将底槽固定，将所要配的线装入槽内，盖上槽盖即可。
特性：1.反扣式槽盖与槽体设计组合后绝不脱落，且结合面平滑，不割伤手及擦损附近配线；
2.线槽110℃内不易断裂，变形，变色，装配省时便利；
3.出线孔低、组合容易、拆卸简单、易于布线；
Wide slot/finger design provides greater sidewall rigidity and can be used with a wide
Range of wire bundle sizes.
Material:PVABS
Work temperature:-40~+100℃
UL94 Flammability Rating of V-0
Provide with mounting holes
Available color:gray and other special colors
型号 | 孔宽 | 齿宽 | 宽×高（mm） | 电线容量以2.0平方计算（pcs） | 长度 |
1616 | 5 | 5 | 16×16 | 3-10 | 2米（含槽底，槽盖） |
2516 | 5 | 5 | 25×16 | 8-12 |
1520 | 4 | 6 | 15×20 | 8-12 |
2020 | 4 | 6 | 20×20 | 10-20 |
4020 | 4 | 6 | 40×20 | 15-30 |
1525 | 5 | 5 | 15×25 | 5-15 |
2025 | 4 | 6 | 20×25 | 5-15 |
2525 | 4 | 6 | 25×25 | 10-25 |
3025 | 4 | 6 | 30×25 | 12-28 |
4025 | 4 | 6 | 40×25 | 20-35 |
5025 | 4 | 6 | 50×25 | 12-28 |
1530 | 4 | 6 | 15×30 | 8-15 |
2030 | 4 | 6/12 | 20×30 | 25-35 |
2530 | 4 | 6/12 | 25×30 | 25-35 |
3030 | 4 | 6/12 | 30×30 | 25-35 |
4030 | 4 | 6/12 | 40×30 | 30-40 |
5030 | 4 | 6/12 | 50×30 | 40-50 |
6030 | 4 | 6/12 | 60×30 | 50-60 |
2233 | 4 | 6.5 | 22×33 | 25-35 |
3333 | 4 | 6/12 | 33×33 | 35-45 |
2035 | 4 | 6/12 | 20×35 | 30-40 |
3535 | 4 | 6/12 | 35×35 | 35-45 |
5035 | 4 | 6/12 | 50×35 | 40-60 |
2040 | 4 | 6/12 | 20×40 | 16-22 |
2540 | 4 | 6/12 | 25×40 | 20-35 |
3540 | 4 | 6/12 | 35×40 | 30-45 |
4040 | 4 | 6/12 | 40×40 | 60-70 |
6040 | 4 | 6/12 | 60×40 | 100-115 |
8040 | 4 | 6/12 | 80×40 | 120-135 |
10040 | 4 | 6/12 | 100×40 | 120-135 |
12040 | 4 | 6/12 | 120×40 | 140-155 |
2545 | 4 | 6/12 | 25×45 | 20-25 |
3345 | 4 | 6/12 | 33×45 | 40-55 |
4545 | 4 | 6/12 | 45×45 | 60-70 |
6545 | 4 | 6/12 | 65×45 | 110-120 |
2050 | 4 | 6/12 | 20×50 | 18-28 |
2550 | 4 | 6/12 | 25×50 | 20-30 |
3050 | 4 | 6/12 | 30×50 | 25-40 |
3550 | 4 | 6/12 | 35×50 | 40-60 |
4050 | 4 | 6/12 | 40×50 | 60-70 |
4550 | 4 | 6/12 | 45×50 | 70-80 |
5050 | 4 | 6/12 | 50×50 | 80-90 |
5550 | 4 | 6/12 | 55×50 | 85-95 |
6050 | 4 | 6/12 | 60×50 | 100-120 |
7550 | 4 | 6/12 | 75×50 | 150-170 |
8050 | 4 | 6/12 | 80×50 | 160-180 |
40050 | 4 | 6/12 | 400×50 | 200-250 |
12555 | 4 | 6/8 | 125×55 | 220-270 |
2060 | 4 | 6/12 | 20×60 | 35-45 |
2560 | 4 | 6/12 | 25×60 | 40-50 |
3060 | 4 | 6/12 | 30×60 | 60-80 |
3560 | 4 | 6/12 | 35×60 | 90-105 |
4060 | 4 | 6/12 | 40×60 | 100-115 |
4560 | 4 | 6/12 | 45×60 | 110-125 |
5060 | 4 | 6/12 | 50×60 | 120-135 |
6060 | 4 | 6/12 | 60×60 | 120-135 |
8060 | 4 | 6/12 | 80×60 | 180-210 |
10060 | 4 | 6/12 | 100×60 | 240-290 |
11060 | 4 | 6/12 | 110×60 | 250-300 |
12060 | 4 | 6/12 | 120×60 | 260-320 |
15060 | 4 | 6/12 | 150×60 | 300-360 |
2565 | 4 | 6/12 | 25×65 | 40-50 |
3365 | 4 | 6/12 | 33×65 | 40-70 |
4565 | 4 | 6/12 | 45×65 | 110-120 |
6565 | 4 | 6/12 | 65×65 | 180-200 |
7265 | 4 | 6/12 | 72×65 | 180-230 |
2575 | 4 | 6/12 | 25×75 | 180-210 |
5075 | 4 | 6/12 | 50×75 | 180-210 |
7575 | 4 | 6/12 | 75×75 | 200-240 |
10075 | 4 | 6/12 | 100×75 | 250-290 |
2580 | 4 | 6/12 | 25×80 | 100-120 |
3080 | 4 | 6/12 | 30×80 | 110-125 |
3580 | 4 | 6/12 | 35×80 | 110-130 |
4080 | 4 | 6/12 | 40×80 | 140-160 |
5080 | 4 | 6/12 | 50×80 | 140-160 |
5580 | 4 | 6/12 | 55×80 | 160-180 |
6080 | 4 | 6/12 | 60×80 | 160-180 |
8080 | 4 | 6/12 | 80×80 | 180-210 |
10080 | 4 | 6/12 | 100×80 | 240-290 |
12080 | 4 | 6/12 | 120×80 | 260-350 |
14080 | 4 | 6/12 | 140×80 | 280-380 |
16080 | 4 | 6/12 | 160×80 | 350-450 |
25100 | 4 | 6/12 | 25×100 | 450-550 |
33100 | 4 | 6/12 | 33×100 | 110-160 |
40100 | 4 | 6/12 | 40×100 | 130-165 |
50100 | 4 | 6/12 | 50×100 | 130-175 |
60100 | 4 | 6/12 | 60×100 | 220-250 |
70100 | 4 | 6/12 | 70×100 | 240-290 |
75100 | 4 | 6/12 | 75×100 | 250-340 |
80100 | 4 | 6/12 | 80×100 | 260-350 |
100100 | 4 | 6/12 | 100×100 | 300-400 |
120100 | 4 | 6/12 | 120×100 | 350-450 |
150100 | 4 | 6/12 | 150×100 | 400-650 |
160100 | 4 | 6/12 | 160×100 | 500-750 |
100130 | 4 | 6/12 | 100×130 | 350-450 |
200100 | 4 | 6/12 | 200×100 | 600-800 |
200150 | 4 | 6/12 | 200×150 | 900-1200 |
200200 | 4 | 6/12 | 200×200 | 1200-1600 |
|
