嘉兴星瑞塑业有限公司

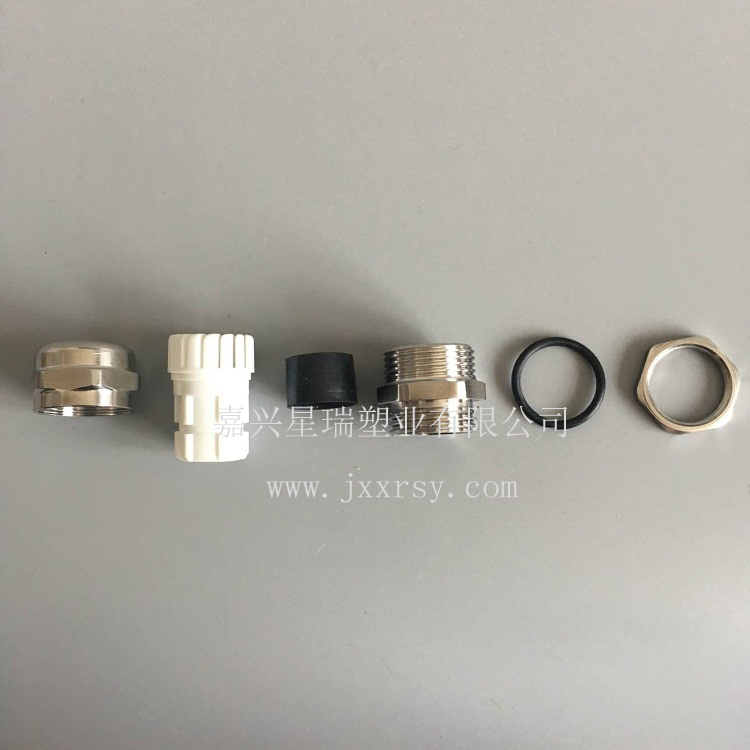

产品名称：不锈钢电缆防水接头
产品代码: XR-BMA
产品材质:主体采用优质304不锈钢材质，内芯采用白色尼龙PA6制成,夹紧圈采用丁晴橡胶
螺纹规格: 公制（M）德制（PG），螺纹规格可定制，螺纹长度可定制
工作温度: -40℃~＋110℃
防护等级: IP68
产品特性: 特殊夹紧爪与密封件相扣之设计，配合迫紧头装配省时便利，夹紧电缆范围大，抗拉力特强，可防水、防尘、防盐、耐酸碱、酒精、油、脂及一般溶剂。
应用场合：海上作业设备，矿井机械设备，化工设备等工作环境恶劣的场合。
使用方法: XR-BMA型不锈钢电缆防水接头是电缆的配套产品，接头可将电缆锁紧，另一端可接入设备箱体上，也可以根据选用螺纹接入进 出口为内螺纹的电动设备上。
|
名称 |
规格 |
卡口范围mm |
螺纹外径mm |
螺纹长度mm |
H mm |
扳手尺寸 |
|
304不锈钢电缆防水接头 M工制螺纹 |
M8*1.0 |
2～3.5 |
8 |
5 |
15 |
12 |
|
M10*1.0 |
3～6.5 |
10 |
6 |
19 |
14 |
|
|
M12*1.5 |
3～6.5 |
12 |
6 |
19 |
14 |
|
|
M12D*1.5 |
4～8 |
12 |
7 |
21 |
17 |
|
|
M14*1.5 |
4～8 |
14 |
7 |
21 |
17 |
|
|
M16*1.5 |
4～8 |
16 |
7 |
21 |
17/18 |
|
|
M18*1.5 |
5～10 |
18 |
7 |
22 |
20 |
|
|
M20*1.5 |
6～12 |
20 |
7 |
23 |
22 |
|
|
M20D*1.5 |
8～14 |
20 |
7 |
23 |
24 |
|
|
M22*1.5 |
8～14 |
22 |
7 |
23 |
24 |
|
|
M22D*1.5 |
10～16 |
22 |
7 |
24.5 |
28 |
|
|
M24H*1.5 |
6-12 |
24 |
7 |
23.5 |
24/27 |
|
|
M24*1.5 |
8～14 |
24 |
7 |
23 |
24/27 |
|
|
M25*1.5 |
10～16 |
25 |
7 |
24 |
28 |
|
|
M25D*1.5 |
13-18 |
25 |
7 |
26 |
30 |
|
|
M27H*2.0 |
10～16 |
27 |
8 |
24.5 |
28/30 |
|
|
M27*2.0 |
13～18 |
27 |
8 |
26 |
30 |
|
|
M30H*2.0 |
10～16 |
30 |
8 |
24.5 |
28/34 |
|
|
M30*2.0 |
13～18 |
30 |
8 |
26 |
30/34 |
|
|
M32H*1.5 |
13～18 |
32 |
8 |
26 |
30/36 |
|
|
M32*1.5 |
15～22 |
32 |
8 |
28 |
36 |
|
|
M32D*1.5 |
18～25 |
32 |
8 |
33 |
40 |
|
|
M33*2.0 |
18～25 |
33 |
8 |
33 |
40 |
|
|
M36H*2.0 |
15～22 |
36 |
8 |
28 |
36/40 |
|
|
M36*2.0 |
18～25 |
36 |
8 |
33 |
40 |
|
|
M40H*1.5 |
18～25 |
40 |
9 |
33 |
40/45 |
|
|
M40*1.5 |
22～30 |
40 |
9 |
35.5 |
45 |
|
|
M40D*1.5 |
22-32 |
40 |
9 |
38.5 |
50 |
|
|
M42*2.0 |
22-32 |
42 |
9 |
38.5 |
50 |
|
|
M48*2.0 |
22～32 |
48 |
9 |
38.5 |
50/52 |
|
|
M50H*1.5 |
22-32 |
50 |
9 |
38.5 |
55 |
|
|
M50*1.5 |
30～38 |
50 |
10 |
40 |
55/58 |
|
|
M56*2.0 |
30～38 |
56 |
10 |
40 |
58/60 |
|
|
M60*2.0 |
37～44 |
60 |
10 |
41 |
65 |
|
|
M63*1.5 |
37～44 |
63 |
10 |
41 |
65/70 |
|
|
M63D*1.5 |
42～53 |
63 |
10 |
44 |
75 |
|
|
M64*2.0 |
37～44 |
64 |
10 |
41 |
65/70 |
|
|
M64D*2.0 |
42～53 |
64 |
10 |
44.5 |
75 |
|
名称 |
规格 |
卡口范围mm |
螺纹外径mm |
螺纹长度mm |
H mm |
扳手尺寸 |
|
304不锈钢电缆防水接头 PG德制螺纹 |
PG7 |
3～6.5 |
12.5 |
6 |
20 |
14 |
|
PG9H |
3～6.5 |
15.2 |
7 |
19 |
14/17 |
|
|
PG9 |
4～8 |
15.2 |
7 |
21 |
17 |
|
|
PG11 |
5～10 |
18.6 |
7 |
22.5 |
20 |
|
|
PG13.5H |
5～10 |
20.4 |
7 |
23 |
20/22 |
|
|
PG13.5 |
6～12 |
20.4 |
7 |
23 |
22 |
|
|
PG16H |
6～12 |
22.5 |
7 |
23.5 |
22/24 |
|
|
PG16 |
8～14 |
22.5 |
7 |
23 |
24 |
|
|
PG21H |
10～16 |
28.3 |
7 |
24 |
28/30 |
|
|
PG21 |
13-18 |
28.3 |
7 |
26 |
30 |
|
|
PG29H |
15～22 |
37 |
8 |
28 |
36/40 |
|
|
PG29 |
18～25 |
37 |
8 |
33 |
40 |
|
|
PG36 |
22～32 |
47 |
9 |
38.5 |
50 |
|
|
PG42 |
30～38 |
54 |
10 |
40 |
58 |
|
|
PG48 |
37～44 |
59.3 |
10 |
41 |
65 |
|
|
PG63 |
42～53 |
72 |
10 |
44.5 |
77 |
|
名称 |
规格 |
卡口范围mm |
螺纹外径mm |
螺纹长度mm |
H mm |
扳手尺寸 |
|
304不锈钢电缆防水接头 G英制螺纹 |
G1/4 |
3～6.5 |
13.11 |
7 |
19 |
14 |
|
G3/8 |
4～8 |
16.66 |
8 |
21 |
17/20 |
|
|
G1/2H |
5～10 |
20.99 |
8 |
23 |
20/24 |
|
|
G1/2 |
5～10 |
20.99 |
8 |
23.5 |
22/24 |
|
|
G1/2D |
8～14 |
20.99 |
8 |
23.5 |
24 |
|
|
G3/4TH |
6～12 |
26.44 |
8 |
23.5 |
22/30 |
|
|
G3/4H |
8～14 |
26.44 |
8 |
23.5 |
24/30 |
|
|
G3/4 |
13～18 |
26.44 |
8 |
26 |
30 |
|
|
G1 |
18-25 |
33.24 |
9 |
33 |
40 |
|
|
G1 1/4 |
22～32 |
41.91 |
10 |
38.5 |
50 |
|
|
G1 1/2 |
30-38 |
47.8 |
10 |
38.5 |
55 |
|
|
G2H |
30～38 |
59.61 |
10 |
40 |
55/58 |
|
|
G2 |
37～44 |
59.61 |
11 |
41 |
65 |
304不锈钢电缆接头，采用正宗304不锈钢材质，耐油，耐盐，耐酸碱，不生锈，适合工作环境恶劣，如海上作业，矿井作业等。
公司名称:嘉兴星瑞塑业有限公司
地 址:浙江省嘉兴市
联 系 人:林经理
联系电话:0573-82081891
